單式 / 複式:
單式：適用於單邊送料或拉料之沖床加工。
複式：適用於軟或薄的材料，採用一送一拉方式送料或拉料之加工。
滾輪送料機優點：
1. 生產效率高
(1) 送料速度快。
(2) 多工程連續加工。
2. 高速性
(1) 每分鐘送料600次。
3. 廣用性
(1) 無論材料寬度與厚度，只需調整間距即可使用。
4. 構造簡單,經濟實用
5. 故障率少,保養容易
6. 送料精度高
(1) 依回轉數及送料長度而有所不同,一般其精度在 ±0.05 m/m,若是利用導梢(引導沖)自動導位裝置時,
更可達 ±0.01 m/m的精密度.

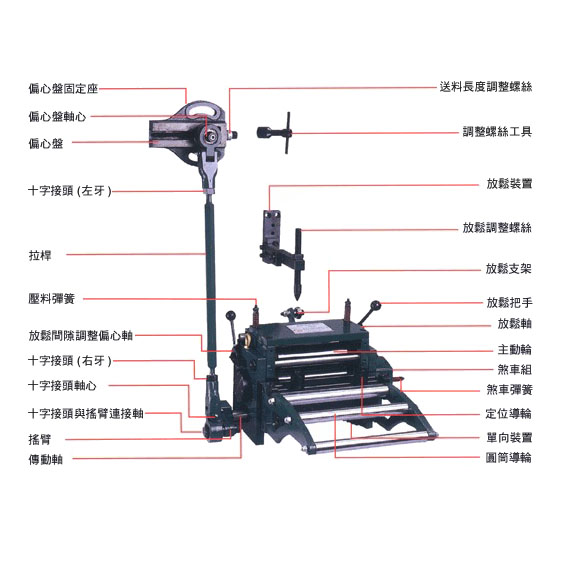

結構特色：
1. 單向進料傳動機構
(1) 附有超硬合金，配合滾筒軸承，具耐磨性，安定性好、精度高、壽命長。
(2) 齒輪經熱處理，HRC60°，再精密研磨，傳動精度高。
2. 滾輪
(1) 採用中空式、重量輕、迴轉性小，降低慣性運動可即時停止，確保送料精度。
(2) 經過熱處理HRC60°，鍍硬鉻再研磨，硬度高耐磨性優良，磨損小，壽命長。
3. 碟式剎車
(1) 剎車是否精良，關係送料之精度，尤其高速送料時滾輪慣性徹底消除，才能確保送料之精度，
碟式剎車精度高，裝卸簡便，保養容易。
|
型號 |
材料寬度(mm) |
送料長度 (mm) |
材料厚度 (mm) |
模具線高 (mm) |
沖床噸數 (t) |
重量 (kg) |
|
RF-105 |
100 |
50 |
0.1~1.6 |
55~100 |
5~20 |
64 |
|
RF-205 |
200 |
20 |
87 |
|||
|
RF-255 |
250 |
95 |
||||
|
RF-305 |
300 |
40 |
103 |
|||
|
RF-355 |
350 |
111 |
||||
|
RF-405 |
400 |
60 |
121 |
|||
|
RF-455 |
450 |
80 |
131 |
|||
|
RF-505 |
500 |
141 |
||||
|
RF-555 |
550 |
110 |
151 |
|||
|
RF-605 |
600 |
161 |
||||
|
RF-158 |
150 |
80 |
60~120 |
10~60 |
76 |
|
|
RF-208 |
200 |
20~60 |
84 |
|||
|
RF-1510 |
150 |
100 |
0.1~3.5 |
70~140 |
40~60 |
142 |
|
RF-2010 |
200 |
40~80 |
155 |
|||
|
RF-3010 |
300 |
60~160 |
180 |
|||
|
RF-4010 |
400 |
80~260 |
200 |
|||
|
RF-5010 |
500 |
110~260 |
220 |
|||
|
RF-6010 |
600 |
160~260 |
240 |
|||
|
RF-7010 |
700 |
260 |
||||
|
RF-1515 |
150 |
150 |
40~60 |
143 |
||
|
RF-2015 |
200 |
40~80 |
156 |
|||
|
RF-3015 |
300 |
20~60 |
181 |
|||
|
RF-4015 |
400 |
80~260 |
201 |
|||
|
RF-5015 |
500 |
110~260 |
221 |
|||
|
RF-6015 |
600 |
160~260
|
241 |
|||
|
RF-7015 |
700 |
261 |
||||
|
RF-1520 |
150 |
200 |
40~60 |
146 |
||
|
RF-2020 |
200 |
40~80 |
159 |
|||
|
RF-3020 |
300 |
60~160 |
184 |
|||
|
RF-4020 |
400 |
80~260 |
204 |
|||
|
RF-5020 |
500 |
110~260 |
224 |
|||
|
RF-6020 |
600 |
244 |
||||
|
RF-7020 |
700 |
160~260 |
264 |
|||
|
RF-2030 |
200 |
300 |
100~190 |
60~160 |
223 |
|
|
RF-3030 |
300 |
80~200 |
251 |
|||
|
RF-4030 |
400 |
279 |
||||
|
RF-5030 |
500 |
110~260 |
307 |
|||
|
RF-6030 |
600 |
335 |
||||
|
RF-7030 |
700 |
363 |
※ 特殊規格歡迎訂作
